精準控壓，高效賦能 | FD300系列變頻器在水泵測試平臺應用實例
新風光FD300系列高性能矢量變頻器，憑借功率范圍廣、控制精度高、可靠性強、擴展性優異的技術優勢，在泵業測試領域?qū)崿F(xiàn)了高效適配。本次湖南某大型泵業公司水泵測試平臺項目中，新風光為其定制化配套FD300系列低壓變頻解決方案，成功滿足客戶現場355kW以及下功率水泵多工況、多電壓等級的測試需求，實現了測試過程的精準調速、遠程控制與穩定運行，大幅提升了水泵測試的效率與數據準確性。
湖南某泵業公司，為泵業領域的核心企業，需搭建專業水泵測試平臺，355kW及以下功率不同電壓等級低壓水泵產品進行全性能測試，涵蓋不同轉速、流量下的工況模擬、性能參數采集與可靠性驗證。測試平臺要求變頻器具備多電壓輸出、精準調速、多通道同時工作能力，且能適配工業現場復雜的電網環境，同時支持遠程操作與數據交互，滿足自動化測試需求。
核心需求
多電壓輸出
可靈活設置630V、480V、380V、220V額定輸出電壓，適配不同規格水泵測試；
精準控制
調速精度高、轉矩響應快，能模擬水泵不同運行工況，保證測試數據的準確性；
多通道運行
支持一路輸入、三路輸出同時工作，滿足多臺水泵并行測試需求；
遠程控制
具備標準通訊接口，可實現遠程啟停、調頻、正反轉及狀態監控；
高可靠性
適應工業現場電網波動、環境溫度變化等情況，具備完善的故障保護功能；
低諧波污染
降低對電網的干擾，避免影響測試平臺其他設備正常運行。
針對水泵測試平臺的個性化需求，新風光基于FD300系列變頻器的技術架構，為項目定制了FD390-560G-6-KZS低壓變頻柜一體化解決方案，配套三臺變頻器及一套380V轉660V輸入升壓變壓器，同時配置塑殼開關、濾波電抗、380V250A斷路器等輔件，實現從電源輸入到變頻輸出的全流程適配。兼顧軟件控制的靈活性，完全匹配測試平臺的工況要求。

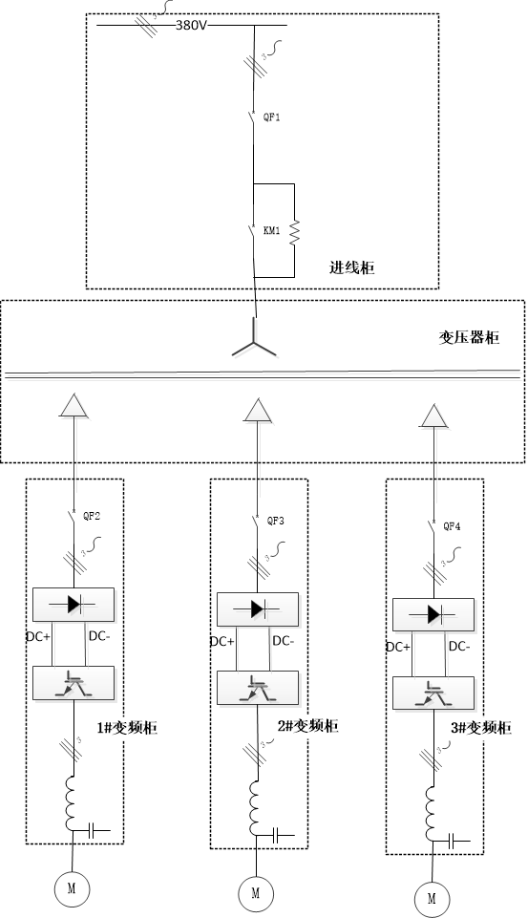

主回路圖
主回路設計：采用“進線柜+變壓器柜+三臺變頻柜”的拓?fù)浣Y(jié)構，支持一路380V輸入、三路輸出同時工作，每路輸出均可獨立設置額定電壓，滿足多臺水泵并行測試；
諧波抑制：輸入諧波畸變小于3%，符合《GB/T 30843.1-2014》諧波抑制標準，輸入功率因數高，無需額外配置諧波濾波器和功率因數補償裝置；
防護與適配：防護等級達IP20，污染等級2級，震動等級≤5.9m/s2，適配海拔1000米以下的工業現場，電網波動±10%范圍內可正常運行。

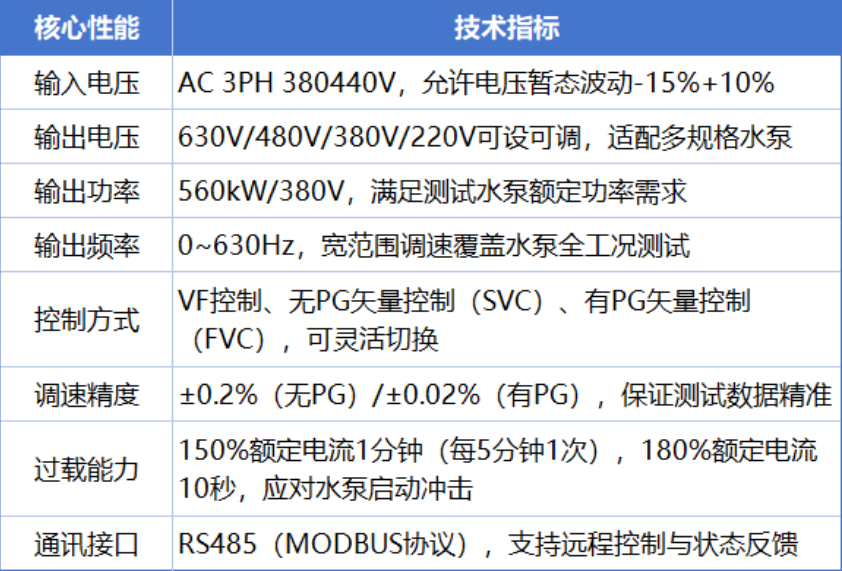

核心技術參數匹配
FD300系列變頻器的核心技術參數完全覆蓋水泵測試平臺需求，關鍵指標如下：
FD300系列變頻器憑借全矢量控制、多接口擴展、高可靠性、智能化操作的技術特點，在水泵測試平臺中實現了多重應用價值，解決了傳統測試設備調速精度低、操作繁瑣、兼容性差等問題。

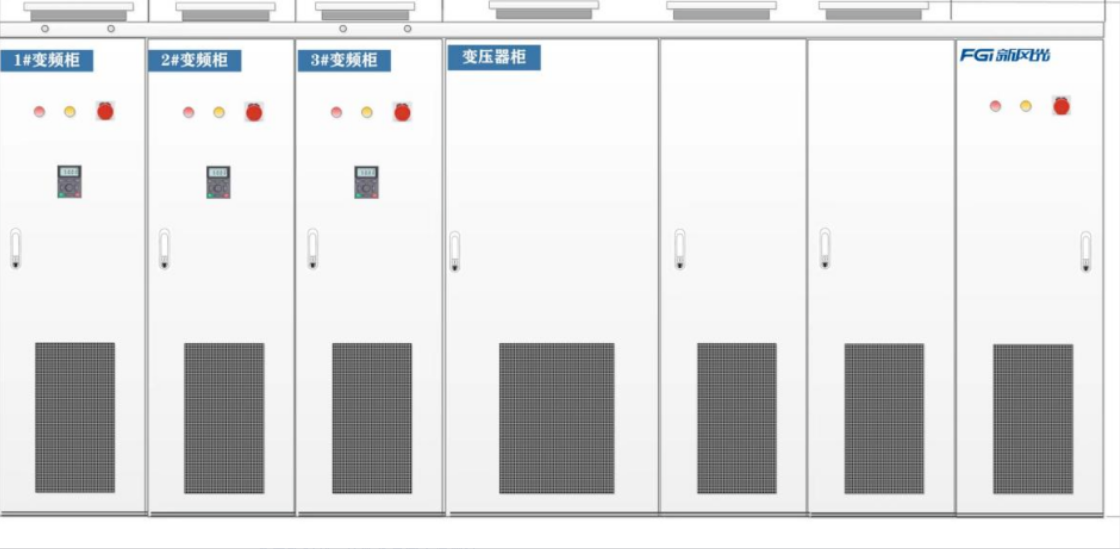

設備外觀圖
多模式控制，適配水泵全工況測試
支持VF、SVC、FVC三種控制模式，可驅動異步電機和永磁同步電機，滿足水泵不同測試工況的控制需求；
無PG矢量控制模式下，異步機調速比1:200，轉矩響應<20ms，0.25Hz即可輸出150%起動轉矩，完美模擬水泵低速啟動、低流量運行工況；
有PG矢量控制模式下，調速比達1:1000，速度控制精度±0.02%，可實現水泵高精度轉速調節，保證流量、壓力等測試參數的準確性；
具備轉速追蹤再起動功能，可對旋轉中的水泵電機實現無沖擊平滑起動，避免測試過程中設備沖擊損壞。
多通道+多電壓輸出，提升測試效率
變頻柜采用一路輸入、三路輸出的設計，三路輸出可同時獨立工作，每路均可靈活設置630V/480V/380V/220V額定電壓，支持多臺不同規格水泵并行測試，相比傳統單通道測試設備，測試效率提升3倍以上；同時輸出波形質量?jī)?yōu)異，無諧波引起的電機附加發熱、轉矩脈動等問題，可直接驅動普通水泵電機，無需額外配置專用電機，降低測試成本。

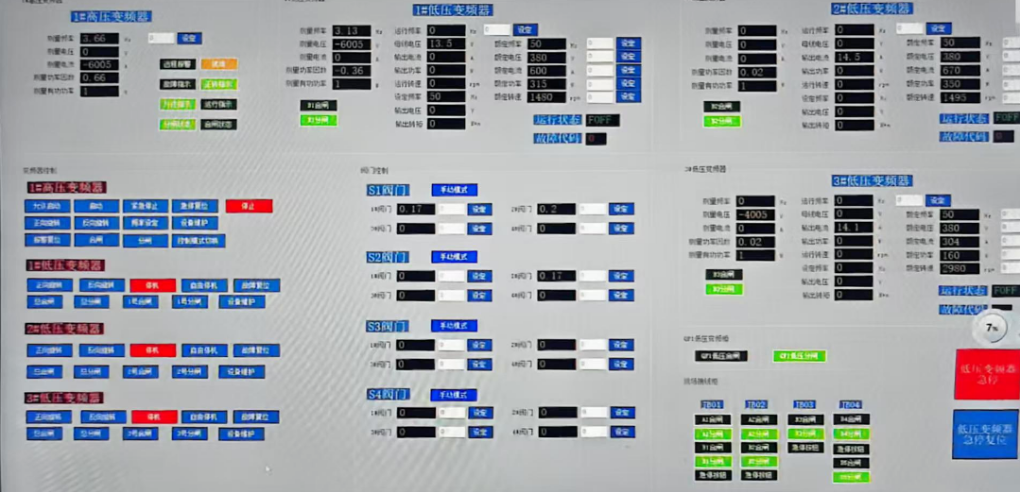

遠程控制+標準化接口，實現自動化測試
標配RS485通訊接口，支持MODBUS通訊協議，可實現遠程設置輸出電壓、調頻、啟停、急停、正反轉等操作，同時遠程反饋設備運行/停機/報警、就地/遠方、正反轉等狀態，適配測試平臺自動化改造需求；
具備豐富的外圍接口：2路模擬輸入、2路模擬輸出、4路普通DI輸入、2路高速脈沖HI輸入、1路高速脈沖HO輸出、2路可編程繼電器輸出，且預留3個擴展接口，可擴展PG卡、通訊卡、I/O卡等，方便與測試平臺的PLC、DCS系統對接，實現測試數據的自動采集與分析。
變頻器高調速精度、低速度波動的特點，保證了水泵轉速、流量、壓力等測試參數的準確性，測試數據誤差控制在±0.5%以內，滿足產品出廠檢測與研發試驗的雙重需求；
三路輸出同時工作的設計，實現多臺水泵并行測試，結合遠程自動化控制，單批次測試效率提升3倍以上，大幅縮短水泵產品的檢測周期；
多電壓輸出、多電機類型驅動的特點，適配不同規格、不同類型的水泵測試，無需為不同水泵配置專用變頻設備，降低設備投入與場地占用；
設備在工業現場復雜環境下持續穩定運行，無故障停機情況，完善的保護功能有效避免了設備損壞，降低了維護成本；
MODBUS通訊協議與豐富的接口擴展，實現了測試平臺的自動化與智能化，減少人工操作干預，降低人為誤差，提升了測試流程的標準化程度。
新風光FD300系列高性能矢量變頻器憑借定制化的硬件配置、精準的矢量控制、豐富的功能擴展、完善的服務保障，成功解決了水泵測試平臺的多工況、多規格、自動化測試需求，成為泵業測試領域的優質變頻解決方案。該項目的落地，不僅體現了FD300系列變頻器在功率適配、控制精度、可靠性等方面的技術優勢，也彰顯了新風光在工業變頻領域的定制化服務能力與技術研發實力。
